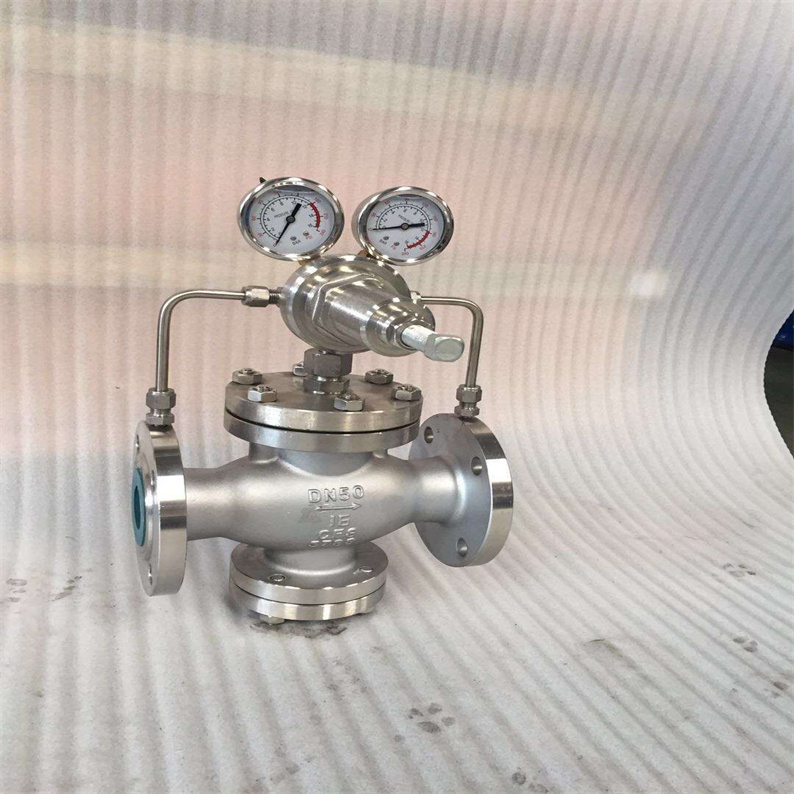

YK43X/F先導活塞式氣體減壓閥技術參數
氣體減壓閥，這一專門設計用于降低管路工作壓力的裝置，發揮著至關重要的作用。它能夠有效地將閥前管路中較高的液體壓力降至閥后管路所需的適宜水平。減壓閥的構造因結構形式而異，常見的有薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式等。此外，根據閥座數目，減壓閥可分為單座式和雙座式；而根據閥瓣的位置，則可分為正作用式和反作用式。針對不同的介質，如氮?dú)狻錃夂脱鯕獾龋泊嬖谙鄳?yīng)的減壓閥類型。其基本工作原理是通過閥內流道對水流的局部阻力來降低水壓，這種水壓降的范圍則由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動進行調節。
YK43X/F先導活塞式氣體減壓閥技術參數
在安裝氣體減壓閥時，需要確保其正確連接至管路系統，并遵循一定的安裝順序和規范。此外，減壓閥的安裝位置也是非常重要的，它應設置在靠近使用點或設備的地方，以便于調節和控制壓力。同時，為了確保減壓閥的穩定性和耐久性，還需注意其周圍的環境條件，如溫度、濕度和腐蝕性等。正確的安裝和設置，將有助于氣體減壓閥發揮其最佳的性能，確保管路系統的安全穩定運行。
YK43X/F先導活塞式氣體減壓閥技術參數工作原理
當減壓閥的輸出壓力過高或通徑過大時，若直接使用調壓彈簧進行調壓，彈簧的剛度會顯得過大，導致流量變化時輸出壓力波動顯著，同時還會增加閥的結構尺寸。為了改善這些問題，我們可以采用先導式減壓閥。這種減壓閥的工作原理與直動式減壓閥相似，但其調壓氣體是由小型直動式減壓閥提供的。根據小型直動式減壓閥的位置，先導式減壓閥可分為內部先導式和外部先導式。內部先導式減壓閥在直動式的基礎上增加了一個由噴嘴、擋板、固定節流孔和氣室組成的放大環節。這個環節的設計使得噴嘴與擋板之間的微小距離變化能夠引起氣室中壓力的顯著變化，進而導致膜片產生較大的位移，從而精確控制閥芯的上下移動，實現對進氣閥口開度的有效調節。這樣不僅提高了對閥芯控制的靈敏度，也顯著提升了穩壓精度。
YK43X/F先導活塞式氣體減壓閥技術參數
公稱壓力范圍：1.0MPa、1.6MPa、2.5MPa
對于PN1.6MPa的調節閥，其可調節范圍為0.10~1.2MPa。
密封試驗壓力按照1.1倍的公稱壓力進行設定。
當使用PN1.0MPa的調節閥時，其出口壓力范圍為0.09~0.8MPa。
該減壓閥適用于0℃至80℃的溫度范圍。
對于PN2.5MPa的調節閥，其可調壓范圍為0.15~1.6MPa。
YK43X/F先導活塞式氣體減壓閥技術參數基本工作原理：
當減壓閥的輸出壓力超出設定范圍或通徑過大時，通過采用先導式減壓閥的設計，可以有效地改善直接使用調壓彈簧所帶來的問題。這種減壓閥利用小型直動式減壓閥提供的調壓氣體，結合噴嘴、擋板、固定節流孔和氣室組成的放大環節，實現對進氣閥口開度的精確控制。這種設計不僅提高了閥芯控制的靈敏度，也顯著提升了穩壓精度。

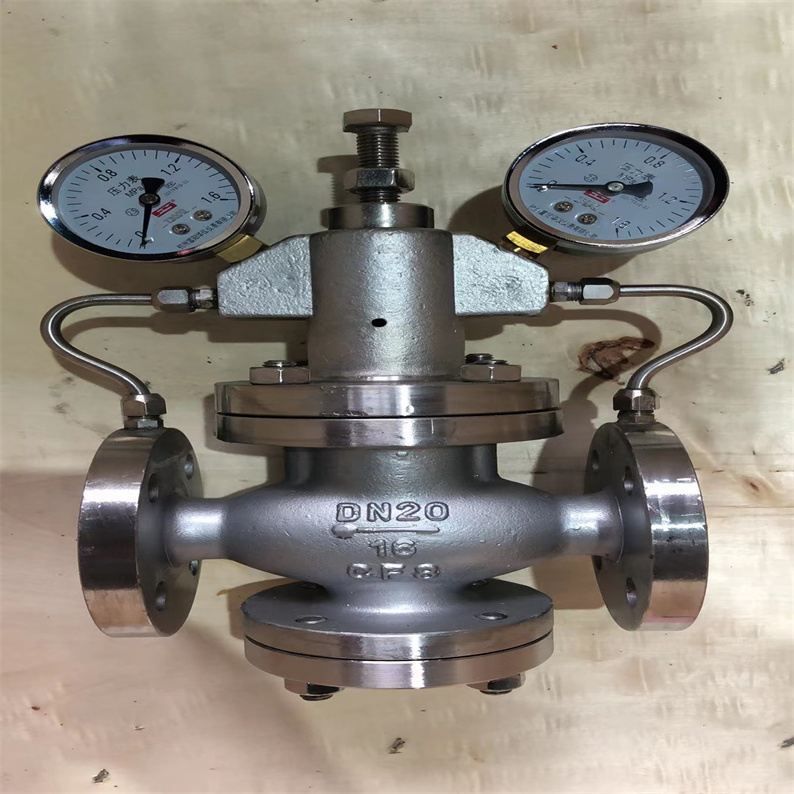

▲YK43X/F先導活塞式氣體減壓閥技術參數減壓閥的構成
# 接下來，我們談?wù)劀p壓閥的維護與檢修# 接下來，我們討論減壓閥的故障排除
調壓范圍
減壓閥的調壓范圍是指其輸出壓力P2可調整控制的范圍，且在該范圍內必須達到規定的精度。這一范圍主要受到調壓彈簧剛度的影響。
壓力特性
當流量g保持恒定時，輸入壓力的波動會導致輸出壓力的相應波動。減壓閥的壓力特性優異與否，取決于其輸出壓力波動的大小。為確保穩定性，輸出壓力必須低于輸入壓力一定值，才能基本實現不隨輸入壓力變化而變化。
流量特性
在輸入壓力恒定的情況下，輸出壓力會隨著輸出流量g的變化而變化。理想情況下，流量發生變化時，輸出壓力的變化應盡可能小。此外，輸出壓力越低，其隨輸出流量變化的波動通常也越小。
選用要點
選用減壓閥時，需根據實際使用要求選定類型和調壓精度，再根據最大所需輸出流量來選擇合適的通徑。同時，要確保氣源壓力大于最高輸出壓力0.1MPa。減壓閥通常安裝在分水濾氣器之后，油霧器或定值器之前，并需注意進出口連接的正確性；在不使用時，應放松旋鈕，以防止膜片因長期受壓而變形，進而影響其性能。
為了便于操作與維護，減壓閥通常直立安裝在水平管道上。
安裝過程中，必須確保閥體上的箭頭方向與管路中介質的流動方向一致。
為避免閥后壓力超過設定值，建議在閥出口處至少4米遠處再安裝一個減壓閥。

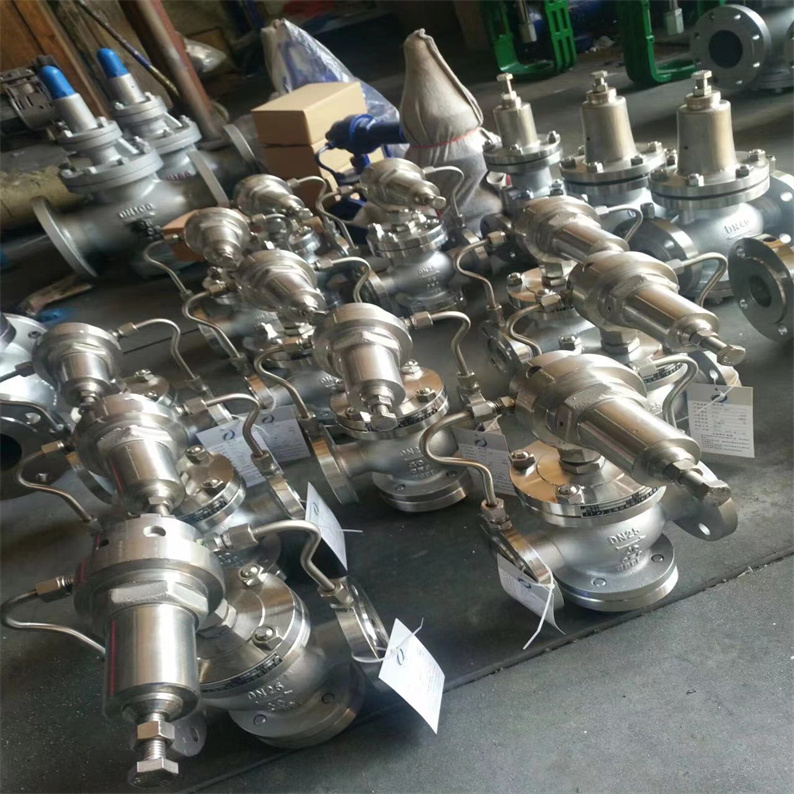

先導活塞式氣體減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。氣體減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。先導活塞式氣體減壓閥的特點: 本系列減壓閥屬于先導活塞式減壓閥：主要用于氣體管路，如氣體可以分為空氣減壓閥、氮?dú)鉁p壓閥、氧氣、、液化氣減壓閥、天然氣減壓閥等。
適用介質：空氣、煤氣、天然氣、氮?dú)狻⒁夯瘹狻睔狻⒀鯕獾燃?jí)
工作溫度在-10°C.---80/150°C.之間
二、YK43X/F氣體減壓閥技術參數：
YK43F-16氣體減壓閥調壓范圍：
公稱壓力 | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
1.6 | 2.4 | 1.76 | 0.3-1.6 | 0.06-1 |
YK43F-25氣體減壓閥調壓范圍：
公稱壓力 | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
2.5 | 3.75 | 2.75 | 2.5 | 0.1-1.6 |
2.3 | ||||
1.8 | ||||
YK43F-40氣體減壓閥調壓范圍：
公稱壓力 | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
4.0 | 6 | 4.0 | 4 | 0.2-2.5 |
3.3 | ||||
2.8 | ||||
YK43F-64氣體減壓閥調壓范圍：
公稱壓力 | 試驗壓力（Mpa） | 壓力調節范圍（Mpa） | ||
強度 | 密封 | 進口壓力 | 出口壓力 | |
6.4 | 9.6 | 6.4 | 6.4 | 0.3-4.0 |
5.2 | ||||
2.9 | 0.3-2.5 | |||
三、YK43X/F先導活塞式氣體減壓閥介質適用表：
介質 | 空氣 | 氮?dú)?/p> | 天然氣 | 液化氣 | 蒸汽 | 水 | 油品 |
YK43F氣體減壓閥 | ○ | ○ | ○ | ○ | × | △ | × |
注：○——很適合、△——效果一般、×——不可用，
四、YK43X/F氣體減壓閥流量系數(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

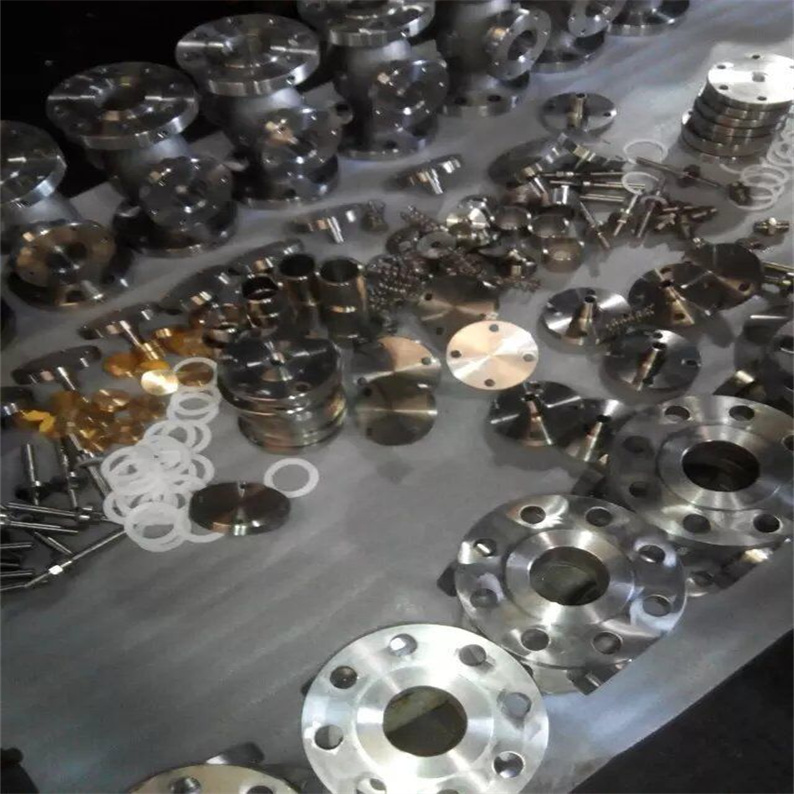

五、YK43X/F先導活塞式氣體減壓閥主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB/FCB* |
閥座 閥盤 | 2Cr13/304* |
缸套 | 2Cr13/25(鍍硬鉻)/304* |
活塞 | 2Cr13/銅合金/銅合金* |
活塞環 | 合金鑄鐵/對位聚* |
導閥座 導閥桿 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主閥 導閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
密封墊(X/F型號) | 橡膠/聚四氟乙稀 |
導閥體 導閥蓋 | 25/304* |
*：減壓閥用于氧氣介質時的材料
六、YK43X/F先導活塞式氣體減壓閥外形尺寸(PN1.6-4.0)單位：mm
公稱通徑DN | 外 形 尺 寸 | ||||||
L | H | Hl | |||||
1.6/2.5MPa | 4.0MPa | ||||||
15 | 160 | 180 | 305 | 95 | |||
20 | 160 | 180 | 305 | 95 | |||
25 | 180 | 200 | 305 | 95 | |||
32 | 200 | 220 | 305 | 95 | |||
40 | 220 | 240 | 330 | 110 | |||
50 | 250 | 270 | 330 | 110 | |||
65 | 260 | 280 | 330 | 110 | |||
80 | 310 | 330 | 355 | 155 | |||
100 | 350 | 380 | 355 | 155 | |||
125 | 400 | 450 | 420 | 200 | |||
150 | 450 | 500 | 420 | 200 | |||
200 | 500 | 560 | 475 | 230 | |||
250 | 600 | 510 | 280 | ||||
300 | 800 | 560 | 320 | ||||
YK43X先導活塞式氣體減壓閥連接形式
法蘭式：RF FM RJ
執行準備：JB79 GB9113 ANSI B16.5
七、YK43X/F先導活塞式氣體減壓閥安裝圖：
先導活塞式氣體減壓閥安裝圖減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針方向轉動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.
氣體減壓閥維護與檢修：
1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.
2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.
八、YK43X/F氣體減壓閥故障與消除方法：
故障現象 | 產生原因 | 消除方法 |
氣體減壓閥不減壓或減壓失靈及直通 | 1主閥或付閥密封面有污物 | 1． 將污物清除干將 |
不通汽 | 1清洗過程中閥蓋裝錯位 | 1． 拆下閥蓋定位后裝好 |
九、YK43X/F先導活塞式氣體減壓閥技術參數訂貨說明：
1、①產品名稱與型號②產品公稱通徑③額定流量系數④產品公稱壓力⑤使用介質⑥產品連接方式⑦進口壓力⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我公司（上海滬達閥門有限公司）銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的閥門專家為您審核把關。
YK43X/F先導活塞式氣體減壓閥技術參數接下來，我們談?wù)劀p壓閥的維護與檢修：
1、減壓閥應存放在干燥的室內環境中，確保通路兩端使用盲板進行堵塞，以避免隨意堆置。
2、對于長期未使用的減壓閥，應定期進行檢查，并清洗內部污垢。同時，在各運動部件及加工面上涂抹防銹劑，以預防生銹現象。
接下來，我們討論減壓閥的故障排除：故障現象產生原因消除方法通過以上內容，我們?cè)敿?xì)了解了減壓閥的安裝要求、維護方法以及故障排除的步驟。這些信息對于確保減壓閥的正常運行和延長其使用壽命至關重要。
